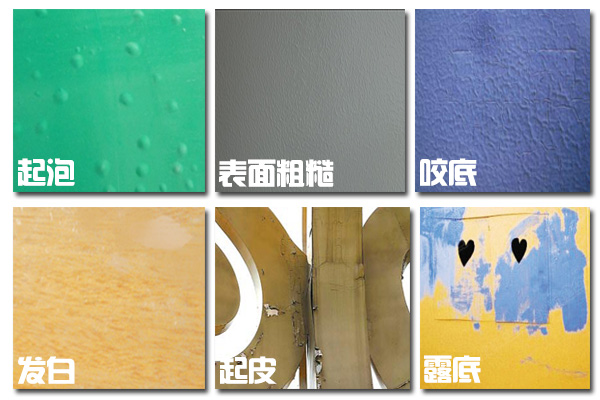

油漆漆膜表面會有很多問題，比如：起泡、表面粗糙、咬底、發(fā)白、起皮、露底等，今天我們就來聊聊涂料涂層為什么起泡？

一、起泡的原理

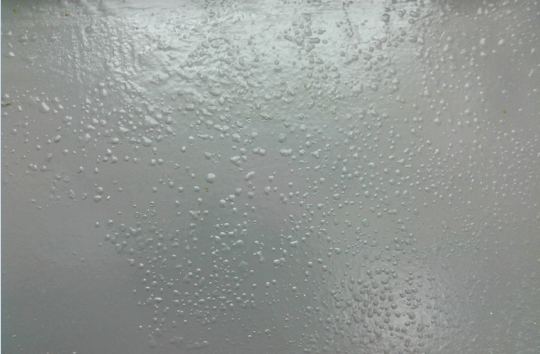

起泡是因為涂層局部失去附著力，受泡內氣體或液體的壓力離開基底 ( 底材或下涂層 ) 鼓起，使涂膜呈現似圓形的凸起變形。

二、起泡必須具備兩個條件

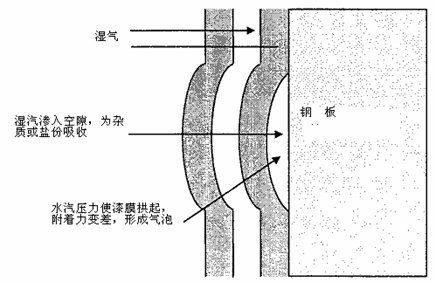

●一是涂層具有透水透氣性，所有的涂膜都不例外，只不過隨涂料品種不同，透水速度有差別而已。

●二是涂層與底材之間存在附著缺陷，如潤濕不良、漏涂、塵土、油污、可溶性物質等。

三、起泡的原因分析

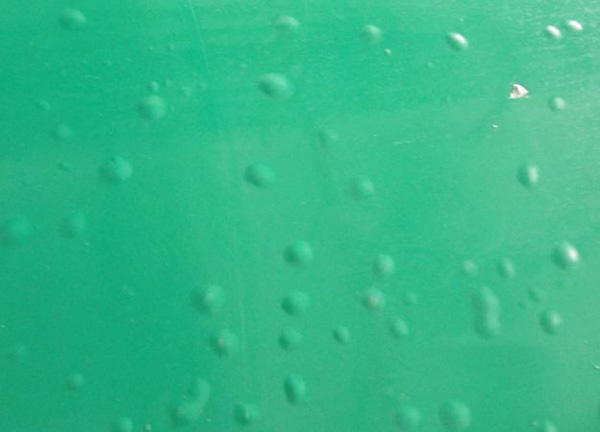

（1）基材表面處理不當

●基材表面沾染蠟質、油污、塵土、可溶性鹽等物質，這些物質的存在會導致涂層薄弱部位的產生，潮氣會向著涂層附著力低的地方滲透而起泡。

●基材表面有潮氣、水珠或揮發(fā)性液體存在。

●表面處理時，工件凹處有銹、潮氣等，造成涂膜干燥后，這些地方的涂層與基材表面附著不牢，潮氣積聚于低附著力區(qū)域，使這些區(qū)域中積聚液相或氣相。

●吸濕性物質或水份殘留

吸濕性物質包括：

①底漆中的可溶性顏填料。

②底材或涂層表面的可溶性鹽份，多由磨料及環(huán)境污染所致。富鋅底漆暴露后也會產生可溶性鋅鹽。

③其它吸濕性物質，可能包括：緩蝕劑/防銹劑、不恰當的表面處理劑或清洗劑等等。

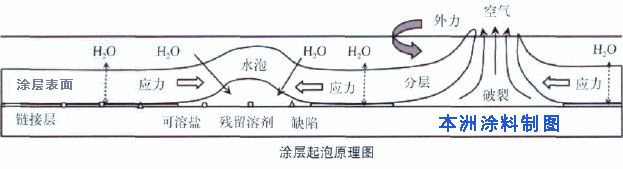

在表面有水、冰及表面結露的情況下涂裝。由于吸濕性物質的存在，水汽透過漆膜，在內部形成相對濃縮的溶液，造成因滲透壓引導起的起泡，這種泡的典型特征是里面有液體。

（2）溶劑殘留

這種現象多出現于烘干性涂料噴涂后，濕膜閃蒸時間過短及烘干升溫過程中，初期溫升過快或因噴涂濕膜過厚，且濕膜表干過快，造成底層溶劑揮發(fā)不暢；

雙組分聚氨酯涂料，配漆時產生的氣泡未消失，氣泡溢出時涂膜已失去流動性，此時也會出現起泡現象。特別是涂料、溶劑中含有微量水時，更易產生此類弊病。

另外底漆未干時，涂刷快干面漆，也會封閉底漆中的溶劑，造成溶劑殘留。

品質保障

顏色定制
