總是會有人在施工中碰到疑問：為什么鋼構表面，刷上油漆就掉落下來呢？其實，很多客戶不知道油漆噴涂出現“咬底”“脫落”現象，大多跟油漆本身關系不大，主要是由于施工細節問題或者底漆和面漆不配套造成的。下面，我就把我個人總結的十點產生原因及處理方法分享給大家。

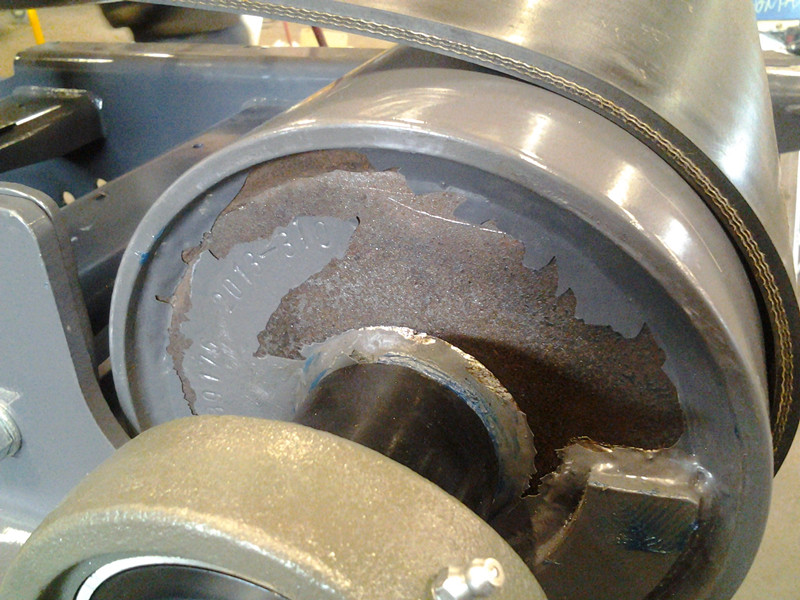

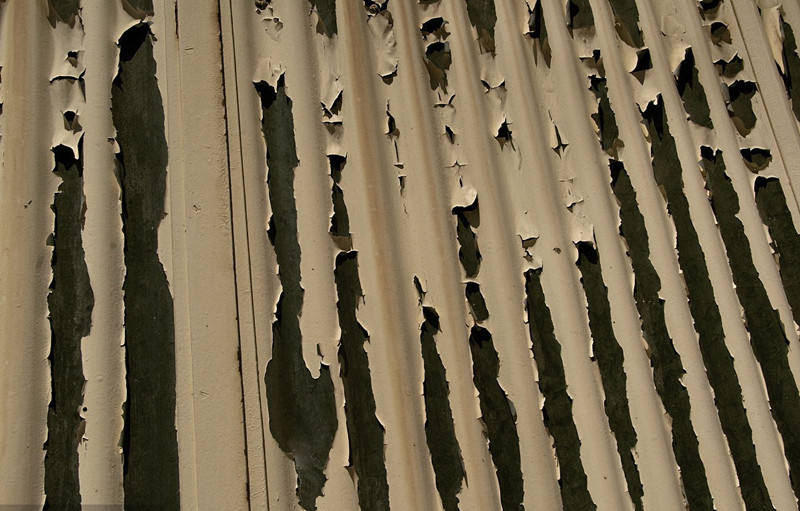

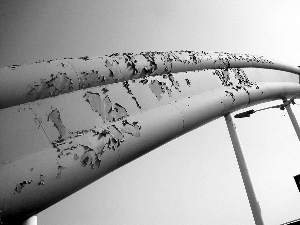

油漆由于涂層和工件表面或新舊漆層之間喪失了附著力，涂層表面形成小片或鱗片脫離，稱為“剝落”。當涂層和表面間的附著力完全喪失，使漆膜整張掉落，稱為“脫落”。如下圖所示：

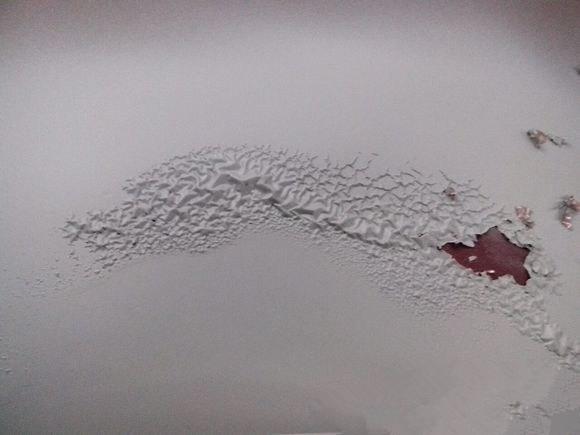

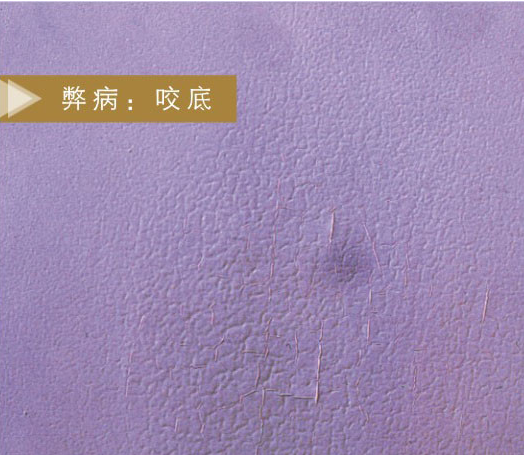

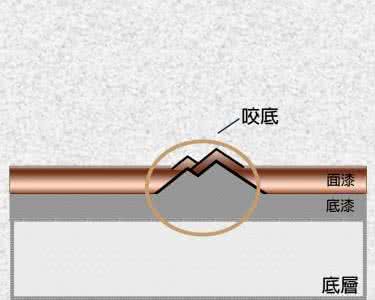

咬底，是在已經噴完底漆的涂層表面噴涂第一道面漆時，會發現底漆涂層的漆膜過分變軟、溶脹以至起皺脫離底材表面的一種現象。如下圖所示：

漆膜脫落或咬底的原因有很多，總結歸納如下：

原因一：基材表面未嚴格按照要求進行處理：噴砂除銹后表面灰塵清理不到位，底漆與金屬表面未能有效結合。噴砂除鍍等級不夠，如無機富鋅底漆要求除白，即達到Sa2?以上，如除銹程度不滿足要求，底漆將出現脫落現象。噴砂后間隔時間過長才涂底漆，造成水分、潮氣侵入鋼板中。被涂工件表面過分光滑，涂漆前未經表面處理或處理不徹底，表面殘存水分、油污、氧化皮等。

防治方法：噴砂嚴格按等級要求進行，注意噴砂和涂底漆之間的間隔時間，不允許超差。如果不需要進行噴砂除銹的，光滑基材表面要用砂紙打磨成平光，對水分、油污、氧化皮等要徹底清除。

原因二：雙組份漆攪拌不均勻，熟化時間不夠。

防治方法：認真規范按要求攪拌、熟化。

原因三： 底漆選擇不對造成油漆脫落。如漆膜過硬，使面漆不易粘合或底漆光澤太大等原因。

防治方法：選用與底漆配套的中間漆或者面漆產品。

原因四：油漆或稀料變質

防治方法：嚴防使用變質涂料、稀料。

    原因五：環境溫度或濕度超標。

    防治方法：掌握環境溫度、濕度要求。

原因六：底漆和面漆不配套，發生反應。俗稱“咬底”。

防治方法：避免底面涂層使用不配套的油漆，如底漆用醇酸系列的，面漆用丙烯酸或環氧系列的，容易引起咬底現象。底漆和面漆配套使用很關鍵，一般同系列面漆和同系列底漆配套使用。另外，防腐性能好的環氧底漆和性能一般的醇酸面漆，在正確施工的情況下，也不會出現“咬底”現象，但防腐性能一般的醇酸底漆和性能好的丙烯酸面漆、環氧面漆，就會出現“咬底”現象。一般認為，不是同一系列的底漆和面漆配套，底漆一定要用防腐性好的，面漆可以差一些。

原因七：底漆因施工、吊裝等原因脫落，未能按規范要求修復底漆。

防治方法：補漆時注意擴大修補面積。

原因八：漆膜過厚或漆膜層間干得不透，使底漆涂層起皺造成的，或者涂刷過程中遇到水氣等。

防治方法：面漆層不宜過厚，一次涂層不超過30um。待底漆干燥后再涂面漆。化工煙霧或戶外環境中，選用快干涂料縮短干燥時間；如果無法避免需在潮濕環境施工，可使用本洲牌濕固化涂料。

原因九：耐高溫的環境和涂裝要求，卻使用非耐高溫材料。

防治方法：購買正規的產品。

    原因十：鍍鋅件、不銹鋼、鋁材表面使用常規底漆引起底涂和基材不能充分結合。

    防治方法：對該類基材表面進行打磨處理增加毛糙度，或使用專用的本洲牌鍍鋅板表面專用底漆、本洲牌不銹鋼表面專用底漆、本洲牌鋁材表面專用底漆，可有效防止漆膜脫落。
