先簡單介紹一下，什么是硅烷浸漬劑。

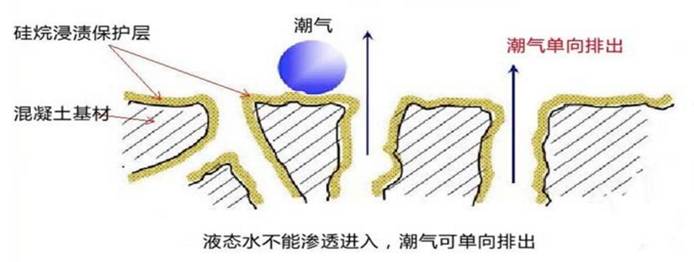

硅烷浸漬簡單地說就是砼（混凝土）表面進行硅烷噴涂，在一般的海港工程、內陸鹽堿地、凍融破壞較嚴重、環境惡劣的工程中均要求做混凝土結構的硅烷浸漬防腐施工，這里所指硅烷一般僅指異丁基（烯）三乙氧基硅烷和異辛基三乙氧基硅烷（膏體），且對含量要求比較高，分別要求為98.9%以上和80%以上。

其次解釋什么是浸漬。浸漬就是對混凝土結構表面進行噴涂的過程，根據工程設計文件要求不同、所用硅烷產品不同、以及施工部位不同等原因會決定噴涂方式或工具不同，比如滾涂、高壓噴涂、無氣噴涂等等。

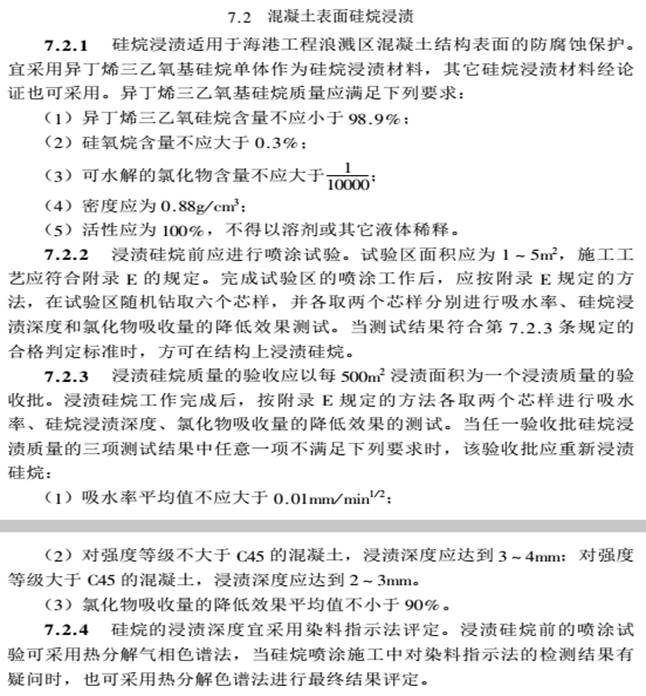

一、《海港工程混凝土結構防腐蝕技術規范》（JTJ275-2000）

1、異丁基（烯）三乙氧基硅烷（液體）產品質量要求

   （1）異丁烯三乙氧基硅烷含量不應小于98.9%；

   （2）硅氧烷含量不應大于0.3%；

   （3）可水解的氯化物含量不應大于1/10000；

   （4）密度應0.88g/cm3;

   （5）活性應為100%，不得以溶劑或其他液體稀釋。

2、硅烷浸漬后，鉆芯取樣和檢測所需達到的要求：

    對于混凝土結構的硅烷浸漬質量的驗收應以每500m2浸漬面積為一個浸漬質量的驗收批。浸漬硅烷工作完成后按《海港工程混凝土防腐蝕技術規范》JTJ275-2000附錄E規定的方法各取兩個芯樣進行吸水率、硅烷浸漬深度、氯化物吸收量的降低效果的測試。當任一驗收批硅烷浸漬質量的三項測試結果中任意一項不滿足下列要求時，該驗收批應重新浸漬硅烷：

   （1） 吸水率平均值不應大于0.01mm/min1/2;;

   （2）對強度等級不大于C45的混凝土，浸漬深度應達到3～4 mm；對強度等級大于C45的混凝土，浸漬深度應達到2～3 mm。

   （3）氯化物吸收量的降低效果平均值不小于90%。

常州本洲涂料有限公司

24小時咨詢熱線：13182801100（戴經理）0519-85555072

熱搜索詞：異丁基三乙氧基硅烷 硅烷劑 聚硅氧烷涂料 有機聚合物改性聚硅氧烷涂料 重防腐蝕聚硅氧烷涂料 氟烷基改性聚硅氧烷 環氧聚硅氧烷面漆 環氧聚硅氧烷涂料 環氧聚硅氧烷防腐涂料 環氧硅氧烷漆 丙烯酸聚硅氧烷漆 丙烯酸聚硅氧烷面漆 丙烯酸聚硅氧烷防腐面漆 混凝土防腐涂料 混凝土專用防腐涂料 混凝土防腐專用漆 耐化學環氧面漆 環氧帶銹防腐底漆 氯化橡膠銀粉涂料 氯醚防腐漆
