特 性

 ●防腐性能良好

 ●良好的力學性能，漆膜堅韌、耐沖擊

 ●具有良好的附著力、柔韌性、耐磨性和封閉性能等

 ●耐水性、耐酸性、耐堿性和耐溶劑性能良好

 ●良好的機械性能、電絕緣性能、耐雜散電流性能、耐熱、耐溫性能

 ●耐微生物侵蝕能力強，抗滲透能力高。

用途及技術參數

用于鋼鐵防腐面漆和混凝土表面的防腐涂裝。適用于油罐內壁的涂刷，可廣泛用于室內外各種輕金屬和水泥結構的表面，可涂覆于不同環境下使用的鐵路橋梁、高壓輸電鐵塔、集裝箱、海上鉆探及采油設備，各種車輛底盤、重型機械、船舶、化工、設備與管道、煤氣工程儲氣柜。

 技術參數（部分）：

比重：             約1.20kg/L（混合后）
*配比：             甲組份（漆）：乙組份（固化劑）=25:5
*干膜厚度：         約50um
*理論用量：         約100g/m2(以50um干膜計，不含損耗)
*閃點：             約29oC
*干燥時間：         表干≤1h，實干≤24h，完全干燥7d
*熟化時間：         0.5h(23℃±2℃)
*適用期：           ≤8h（23℃±2℃）
復涂間隔時間：      底材溫度      5℃      20℃       30℃

基本參數

 ●鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um。電工工具除銹達到St3級。

 ●混凝土表面應平整、干燥，無滲水浮水及積水。已被油脂、化學藥品污染的基層，可使用洗滌劑、堿液或溶劑等洗滌，也可用火烤、蒸汽吹等方法處理，但不得損壞基層。

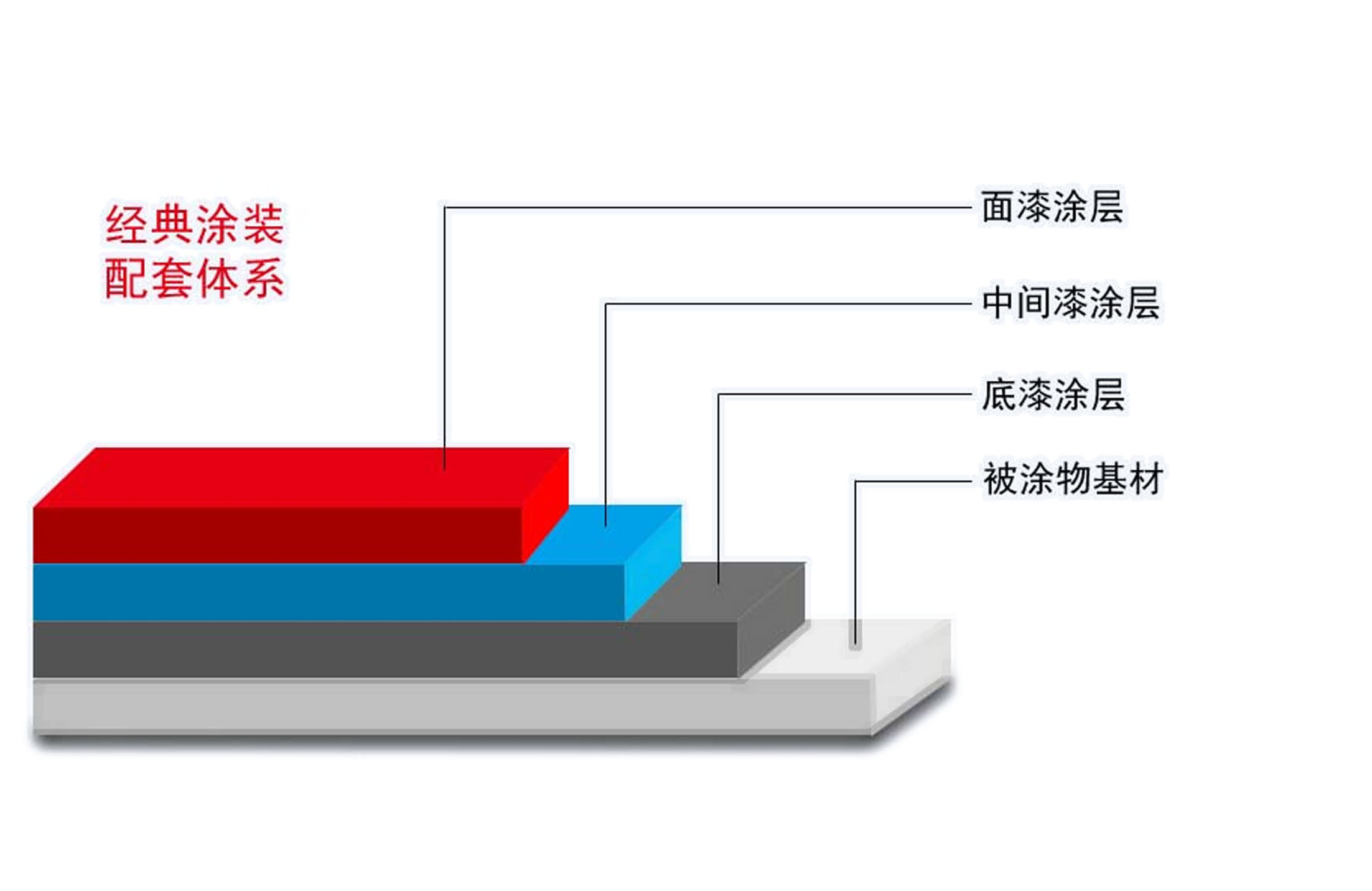

 前道配套：

 環氧富鋅漆，環氧云鐵漆，環氧鐵紅漆，無機富鋅漆，無機硅酸鋅漆。

 施工參數：

●推薦膜厚：      120-240um
●涂覆面積：      4-6m2/kg
●建議涂裝道數：  2~3道
●儲存溫度：      -10~40℃
●施工溫度：      5～40℃
●試用期：        6h
●施工方式：      刷涂、空氣噴涂、滾涂均可。
●涂裝間隔 ：
底材溫度℃      5-10     15-20      25-30
最短間隔h       48        24         12

 ●底材溫度須高于露點3℃以上，當底材溫度低于5℃時，漆膜不固化，不宜施工。

 ●甲組份開桶后，必須攪拌均勻，然後在攪拌下按配比要求將乙組倒入甲組份中，充分混合均勻，靜置，熟化30min后，加適量稀釋劑，調至施工粘度。

注意事項

 ●在高溫季節施工時，易發生干噴，為避免干噴可用稀釋劑調整至不干噴為止。

 ●本產品應有專業的涂裝操作人員根據產品包裝或本手冊上的說明使用。

 ●涂覆和使用本產品的一切工作都必須根據各種有關的衛生、安全和環保法規與標準進行。

 ●如果對本產品是否使用有疑問，請與本公司技術服務部門查詢詳情。

包裝及貯存

 *甲組份（漆）：25kg桶裝

 *乙組份（固化劑）：5kg桶裝

 貯    存 ：

 *存放于通風干燥處，避免日光暴曬，有效貯存 12個月，超過貯存期，經檢驗合格仍可使用。
