產品別名：
●聚丙烯涂料、聚丙烯面漆、聚丙烯管道防腐面漆、聚丙乙烯涂料。
基本參數：
| ●產品英文名稱： | Polypropylene pipeline anticorrosion coating | |
| ●危險貨物編號： | 33646 |  |
| ●UN號： | 1263 | |
| ●型號： | JP53-22 | |
| ●有機溶劑揮發量： | 64標米3 | |
| ●品牌： | 本洲涂料 | |
| ●顏色： | 黑色、各色 | |
| ●混合比率： | 雙組份 | |
| ●外觀： | 表面平整光滑 | |
組 成：
●聚丙烯管道防腐涂料由塑料改性的氯化橡膠和無規聚丙烯為基料，加入耐腐蝕顏料、填料、添加劑和溶劑配制組成的特種涂料。
特 性：
高強度、高韌性、耐沖磨、耐水解、絕緣性能非常優良的新型防腐涂料。 |
防腐性能良好，附著力強，耐酸、耐堿、耐鹽，耐海水，耐沸水的腐蝕和化工大氣腐蝕。 |
表面處理：
●鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um。電工工具除銹達到St3級。
●混凝土表面應平整、干燥，無滲水浮水及積水。已被油脂、化學藥品污染的基層，可使用洗滌劑、堿液或溶劑等洗滌，也可用火烤、蒸汽吹等方法處理，但不得損壞基層。
技術參數：
項 目 | 指 標 | 項 目 | 指 標 |

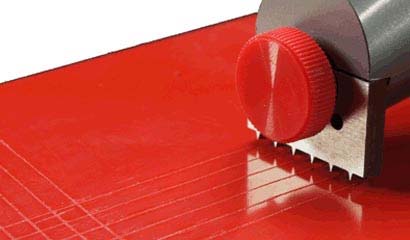

漆膜顏色及外觀 | 各色，平整光滑 | 附著力（劃格法） ，（級） | 1- 2 |
干燥時間（25`C）（h） | 表干 1、實干 24 | 柔韌性，（mm） | 1 |
耐 10%NAOH （72h） | 無變化 | 沖擊強性，（cm） | 50 |
耐 3%NACI （72h） | 無變化 | 耐 10%H2SO4（72h） | 無變化 |
用 途：

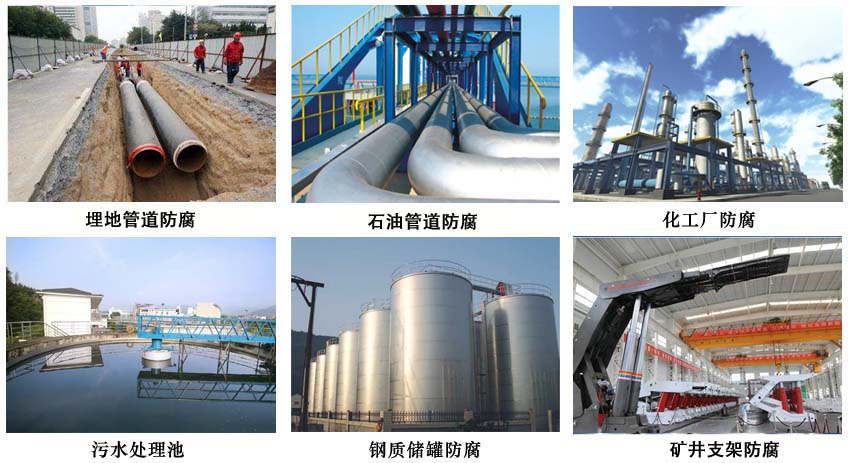

●適用于石油化工、冶金、電力、煤氣柜、交通、電子食品等行業的各種設施、設備的鋼結構、混凝土表面作長效防腐蝕裝飾涂裝。
●適用于******性或部分浸于水下的鋼結構、化工廠、污水處理池、煉油廠的埋地管道和鋼質貯罐。
●適用于埋地水泥結構、煤氣柜內壁、底板、汽車底盤、水泥制品、煤礦礦井支架、礦山井下設施和海洋碼頭設施、木制品、水下結構、碼頭鋼欄、供熱管道、供水管道、供氣管道、冷卻水、石油管道等的內外壁防腐蝕涂裝。
施工參數：
| ●推薦膜厚： | 60-80um | ●建議涂裝道數： | 2~3道 |
| ●理論用量： | 約120g/m2(以40um干膜計，不含損耗) | ●儲存溫度： | -10~40℃ |
| ●施工溫度： | 5～40℃ | ●試用期： | 6h |
| ●施工方式： | 刷涂、空氣噴涂、滾涂均可。 | ||
| ●涂裝間隔： | 底材溫度℃ 5-10 | 15-20 | 25-30 |
| 短間隔h 48 | 24 | 12 | |
| 長間隔不超過7天。 | |||
●底材溫度須高于露點3℃以上，當底材溫度低于5℃時，漆膜不固化，不宜施工。
●甲組份開桶后，必須攪拌均勻，然後在攪拌下按配比要求將乙組倒入甲組份中，充分混合均勻，靜置，熟化30min后，加適量稀釋劑，調至施工粘度。
●稀釋劑：專用稀釋劑。
●無氣噴涂：稀釋量為0-5%（以油漆重量比），噴嘴口徑為0.4mm-0.5mm，噴出壓力為20MPa-25MPa(200kg/cm2-250kg/cm2)
●空氣噴涂：稀釋量為10-15%（以油漆重量比），噴嘴口徑為1.5mm-2.0mm，噴出壓力為0.3MPa-0.4MPa(3kg/cm2-4kg/cm2)
●輥涂：稀釋量為5-10%（以油漆重量比）
注意事項：
●在高溫季節施工時，易發生干噴，為避免干噴可用稀釋劑調整至不干噴為止。
●本產品應有專業的涂裝操作人員根據產品包裝或本手冊上的說明使用。
●涂覆和使用本產品的一切工作都必須根據各種有關的衛生、安全和環保法規與標準進行。
●如果對本產品是否使用有疑問，請與本公司技術服務部門查詢詳情。
包 裝：
●甲組份（漆）：25kg桶裝
●乙組份（固化劑）：5kg桶裝
運輸貯存：
●產品應存放在陰涼通風處，防止日光直接照射，并隔絕火源，遠離熱源的庫房內。
●產品在運輸時，應防止雨淋、日光曝曬，避免碰撞，并應符合交通部門的有關規定。
安全防護：
●施工場地應有良好的通風設施，油漆工應戴好眼鏡、手套、口罩等，避免皮膚接觸和吸入漆霧。
●施工現場嚴禁煙火。
品質保障：
顏色定制：
