產品別名：
聚氨酯地坪漆、溶劑型聚氨酯砂漿地坪漆、無溶劑聚氨酯自流平地坪漆、水泥基聚氨酯地坪漆、室內聚氨酯地坪漆、戶外聚氨酯地坪漆、溶劑型聚氨酯地坪漆、聚氨酯自流平地坪漆、防靜電聚氨酯地坪漆、防滑性聚氨酯坪漆、彈性聚氨酯地坪漆、脂肪族聚氨酯地坪涂料。
基本參數：
| ●產品英文名稱： | Aromatic polyurethane floor coating | |
| ●危險貨物編號： | 33646 |  |
| ●UN號： | 1263 | |
| ●有機溶劑揮發量： | 64標米3 | |
| ●品牌： | 本洲涂料 | |
| ●型號： | S50-20-11 | |
| ●顏色： | 各色 | |
| ●混合比率： | 漆：固化劑=20:5 | |
| ●外觀： | 表面平整光 | |
芳香族聚氨酯地坪涂料是由PAPI、聚氨酯樹脂、其它改性樹脂、顏填料、助劑、溶劑等組成的聚氨酯地坪涂料。
特 性：
裝飾性能 漆膜豐滿堅韌，色彩光亮，裝飾性好。 |
超耐候性 抗戶外紫外光性，保色保光性好。 |
重防腐性 耐酸、耐堿、耐鹽，耐海水，耐沸水的腐蝕和化工大氣腐蝕。 |
耐久性 良好的耐磨性、防滑性與耐久性，耐油、耐溶劑、耐水性能良好。 |
●良好的低溫固化性。
●耐油、耐溶劑、耐水性能良好。
●抗戶外紫外光性，保色保光性好。
●整體無縫，表面光滑，不積聚灰塵、細菌，易清洗，色彩艷麗，具有一定的裝飾效果。
●具有適當的耐久性，其技術經濟綜合性能較好，適用場合具有與競爭材料相比的優勢。
●可塑性強。根據用戶要求，可以配制各種顏色；涂膜厚度可以調節，既可制成厚膜，也可制成薄涂層；可施工成無毒型，滿足衛生要求；還可施工成抗滲、耐化學腐蝕、耐油等防腐蝕性地坪及導電型、防滑型、阻燃型等多種功能性地坪。
●具有良好的施工性和流平性，易維修、保養。涂砂漿，然后刮細石英砂砂漿的次序。要求達到平整無孔洞，無批刀印及砂磨印為準；刮涂批補并打磨平整，用于增加厚度及涂層抗壓強度，為面涂提供良好表面。
●可以在高濕度的環境中施工，尤其適用于華東華南多雨高濕地區。
技術參數：
序號 Number | 檢測項目名稱 Item | 單位 Unit | 技術要求 Technical Requirement | |
1 | 在容器中狀態 | / | 攪拌混合后均勻，無硬塊 | |
2 | 涂膜外觀 | / | 涂膜外觀正常 | |
3 | 干燥時間 | h | / | |
表干 | ≤8 | |||
實干 | ≤48 | |||
4 | 鉛筆硬度（擦傷） | / | ≥2H | |
5 | 附著力 | 級 | ≤1 | |
6 | 抗壓強度 | MPa | ≥45 | |
7 | 耐磨性（750g/500r） | g | ≤0.06 | |
8 | 耐沖擊性 | Ⅰ級 | / | 500g鋼球，高100cm，涂層無裂紋、剝落 |
9 | 耐水性（168h） | / | 不起泡、不脫落，允許輕微變色,2h后恢復 | |
10 | 耐化學性 | 耐油性（120#汽油，72h） | / | 不起泡、不脫落，允許輕微變色 |
耐堿性（20%NaOH72h） | / | 不起泡、不脫落，允許輕微變色 | ||
耐酸性10% H2SO448h） | / | 不起泡、不脫落，允許輕微變色 | ||
表面處理：
●施工基層應平整、粗糙，清除浮塵、舊涂層等，達到C25以上強度。
●處理過的基層表面應平整，必須干燥，在深度為20mm的厚度層內，含水率不應大于6%。
基層處理方法：
●酸洗法（適用于油污較多的地面）：用質量分數為10-15%的鹽酸清洗混凝土表面，待反應后，再用清水沖洗，并配合毛刷刷洗，此法可清除泥漿層并得到較細的粗糙度。
●機械方法（適用于大面積場地）：用噴砂或電磨機清除表面突出物，松動顆粒，破壞毛細孔，增加附著面積，以吸塵器吸除砂粒、雜質、灰塵。對于有較多凹陷、坑洞地面，應用環氧膩子填平修補后再進行下步操作。
●膩子修補：對水泥類面層上存在的凹坑，采用水泥砂漿填平修補，自然養護干后打磨平整。
施工方法：

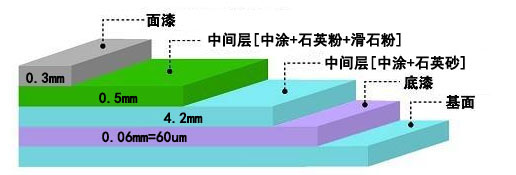

地坪結構示意圖
配套體系：
●聚氨酯地坪封閉底漆+聚氨酯地坪中間漆+聚氨酯地坪漆；
●聚氨酯地坪封閉底漆+聚氨酯地坪中間漆+聚氨酯自流平地坪漆；
●聚氨酯地坪封閉底漆+聚氨酯地坪中間漆+防靜電聚氨酯地坪漆；
●聚氨酯地坪封閉底漆+聚氨酯地坪中間漆+防滑性聚氨酯坪漆；
●聚氨酯地坪封閉底漆+聚氨酯地坪中間漆+彈性聚氨酯地坪漆；
●聚氨酯地坪封閉底漆+聚氨酯地坪中間漆+芳香族聚氨酯地坪涂料；
●聚氨酯地坪封閉底漆+聚氨酯地坪中間漆+脂肪族聚氨酯地坪涂料；
施工順序：
●底涂層的施工：
底涂采用本洲牌聚氨酯地坪封閉底漆雙組份，使用比例為甲：乙=20:5，用量為0.2～0.6㎏/㎡。施工前應嚴格按照規定的材料配比混合、攪拌均勻，并使期反應30min后進行批刮、刷涂、滾涂，要求涂刷均勻、飽滿，不得有漏涂現象。
●中涂層的施工：
由于中涂層比較厚，所以在施工時要分二次施工。
嚴格按規定的甲乙組份使用的配比均勻配合，加入適量的耐磨填料（石英砂、石英粉、滑石粉），攪拌均勻并熟化40分鐘，方可進行批刮，一般批刮24小時后，才能進行第二次中涂施工，若局部不平整，應先進行打磨修正，明顯凹處應再批刮修正。
●面涂層的施工：
面涂采用鏝刀批刮均勻，自動流平。嚴格按甲：乙組份使用的配比混合,攪拌均勻,熟化5分鐘后進行批刮面涂施工后保養7天（23±2）℃。
施工參數：
| ●推薦膜厚： | 60-80um |
| ●理論用量： | 約115g/m2(以35um干膜計，不含損耗) |
| ●建議涂裝道數： | 2~3道 |
| ●儲存溫度： | -10~40℃ |
| ●施工溫度： | 5～40℃ |
| ●試用期： | 6h |
| ●施工方式： | 刷涂、空氣噴涂、滾涂均可。 |
| ●涂裝間隔： | 底材溫度℃ 5-10 15-20 25-30 |
| 短間隔h 48 24 12 | |
| 長間隔不超過7天。 | |
| ●底材溫度須高于露點3℃以上，當底材溫度低于5℃時，漆膜不固化，不宜施工。 | |
用 途：
●廣泛適用于機械、食品、電子、化工、醫藥、煙草、紡織、家具、輕工、塑料、文體用品等,制造工廠車間和倉庫的水泥地面或水磨石地面。尤其適用于食品加工場所及冷庫。
●醫院、學校、辦公場所、會議中心、新聞中心、工礦企業﹑機械制造車間，特別是需要跑叉車、汽車的走道。
●城市地鐵、高速鐵路、隧道橋梁、水利機電、海洋化工、軍民兩用項目之防水、防腐、耐磨“兩防一耐”工程；
●通過增加施工厚度，可應用于需承受重載﹑經常磨擦損傷及重型貨車﹑叉車等碾壓頻繁﹑不斷產生高沖擊力的﹑會發生溢油防滑耐磨的場所。
涂裝施工：
●甲組份開桶后，必須攪拌均勻，然後在攪拌下按配比要求將乙組倒入甲組份中，充分混合均勻，靜置，熟化30min后，加適量稀釋劑，調至施工粘度。
●稀釋劑：聚氨酯地坪系列專用稀釋劑。
●無氣噴涂：稀釋量為0-5%（以油漆重量比），噴嘴口徑為0.4mm-0.5mm，噴出壓力為20MPa-25MPa(200kg/cm2-250kg/cm2)
●空氣噴涂：稀釋量為10-15%（以油漆重量比），噴嘴口徑為1.5mm-2.0mm，噴出壓力為0.3MPa-0.4MPa(3kg/cm2-4kg/cm2)
●輥涂：稀釋量為5-10%（以油漆重量比）
注意事項：
●在高溫季節施工時，易發生干噴，為避免干噴可用稀釋劑調整至不干噴為止。
●本產品應有專業的涂裝操作人員根據產品包裝或本手冊上的說明使用。
●涂覆和使用本產品的一切工作都必須根據各種有關的衛生、安全和環保法規與標準進行。
●如果對本產品是否使用有疑問，請與本公司技術服務部門查詢詳情。
品質保障：
顏色定制：
推薦閱讀：
問：環氧樹脂與聚氨酯的對比
答：●本洲牌環氧樹脂地坪涂料作為一種傳統的材料，它的應用歷史較長，應用面較寬，市場占有份額較大。
它的主要優點是：
1. 與基層的粘接度高，收縮率小；
2. 耐酸堿性好；
3. 硬度高；
不足之處是：
耐候性差，易老化，因而使用壽命較聚氨酯比要短；環氧樹脂為鋼性材料，故它的耐磨性、耐低溫性較差。另外由于其本身填充料含量較高，故涂層表面抗劃痕較差。
●本洲牌聚氨酯地坪涂料作為一種新型的材料，彌補了環氧樹脂地坪涂料的一些不足之處，正得到越來越多的應用。
它的優點是：
1. 耐候性好，不易老化，耐老化壽命可達二十年以上，因而使用壽命長；
2. 耐磨損強度高；
3. 抗撞擊性能好；
4. 耐低溫性好；
5. 防滑性能好。
