又 名：
環氧富鋅漆、富鋅環氧防護涂料、環氧富鋅面漆、環氧含鋅底漆、環氧灰色底漆
| UN號： | 1263 |
| 型號： | H06-1-1 | |
| 顏色： | 灰色 | |
| 品牌： | 本洲涂料 | |
| 外觀： | 表面平整光滑 | |
| 混合比率： | 主劑：固化劑=10:1 | |
| 危險貨物編號： | 33646 | |
| 有機溶劑揮發量： | 64標米3 |
環氧富鋅底漆（epoxy zinc-rich primer）由環氧樹脂、鋅粉為主要原料，增稠劑、填料、助劑、溶劑等組成的特種涂料。
特 性：
●防腐性能良好，附著力強。
●漆膜中鋅粉含量高，具有陰極保護作用。
●其厚膜在15-25um時進行焊接，當電焊切割時燒損面積小，不影響焊接性能。
●耐水性、耐油性和耐溶劑性能良好。
用 途：
重防腐涂層的配套底漆，有陰極保護作用，適用于儲罐、集裝箱、鋼結構、鋼管、海洋平臺、船舶、海港設施以及惡劣防腐蝕環境的底涂層等。
技術參數：
| 在容器中狀態 | 攪拌混合后無硬塊，呈均勻狀態 | |||
| 附 著 力 | 一級 | 標準指標：GB/T1720-1979（89）） | ||
| 耐鹽水性 | 不開裂 | 不起泡 | 不脫落 | （標準指標：GB/T9274-88） |
| 耐 酸 性 | 不開裂 | 不起泡 | 不脫落 | （標準指標：GB/T9274-88） |
| 耐 堿 性 | 不開裂 | 不起泡 | 不脫落 | （標準指標：GB/T9274-88） |
| 柔 韌 性 | 1mm | （標準指標：GB/T1731-1993） | ||
| 干燥時間 | 表干≤1h | 實干≤24h | （標準指標：GB/T1728-79） | |
| 表面處理： |  |
| 鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um. | |
| 電工工具除銹達到St3級。 | |
| 前道配套： | |
| 直接涂裝在除銹質量達到Sa2.5級的鋼材表面上，或者涂裝在環氧可焊漆表面上。 | |

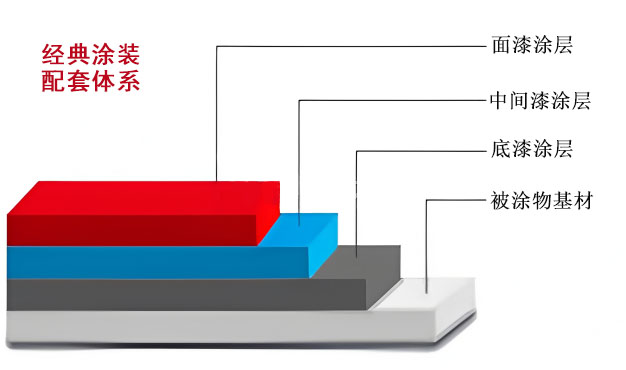

| 后道配套： | |
| 環氧云鐵中間漆、環氧面漆；氯化橡膠云鐵中間漆、氯化橡膠面漆；環氧瀝青漆；丙烯酸聚氨酯面漆；聚氨酯漆；氯磺化中間漆、氯磺化面漆；氟碳中間漆、氟碳面漆；醇酸云鐵中間漆、醇酸面漆。 | |
施工參數：
| 推薦膜厚:60-80um | 涂覆面積： 4-6m2/kg | 建議涂裝道數：2~3道 | ||
| 儲存溫度：-10~40℃ | 施工溫度：5～40℃ | 試用期： 6h | ||
| 施工方式： | 刷涂 | 空氣噴涂 | 滾涂均可 | |
| 涂裝間隔: | 底材溫度℃ | 5-10 | 15-20 | 25-30 |
| 較短間隔h | 48 | 24 | 12 | |
| 較長間隔不超過7天 | ||||
| 底材溫度須高于露點3℃以上，當底材溫度低于5℃時，漆膜不固化，不宜施工。 | ||||
| 甲組份開桶后，必須攪拌均勻，然後在攪拌下按配比要求將乙組倒入甲組份中，充分混合均勻，靜置，熟化30min后，加適量稀釋劑，調至施工粘度。 | ||||
注意事項：
●本產品與大多數富鋅漆一樣，長期暴露漆膜會出現鋅鹽，在涂下道油漆前必須清潔，否則會影響層間附著力。
●在高溫季節施工時，易發生干噴，為避免干噴可用稀釋劑調整至不干噴為止。
●本產品應有專業的涂裝操作人員根據產品包裝或本手冊上的說明使用。
●涂覆和使用本產品的一切工作都必須根據各種有關的衛生、安全和環保法規與標準進行。
●如果對本產品是否使用有疑問，請與本公司技術服務部門查詢詳情。
運輸貯存：
產品應存放在陰涼通風處，防止日光直接照射，并隔絕火源，遠離熱源的庫房內。
產品在運輸時，應防止雨淋、日光曝曬，避免碰撞，并應符合交通部門的有關規定。
安全防護：
●施工場地應有良好的通風設施，油漆工應戴好眼鏡、手套、口罩等，避免皮膚接觸和吸入漆霧。
●施工現場嚴禁煙火。
